Número de parte: 08 3186 000 000
Número de contactos: 8 cables, sin blindaje, Standard, PUR, negro (RAL 9005), Señal: 2 x 2 x 1,0 mm² (AWG 18) + Power: 3 x 2,5 mm² + PE x 2,5 mm² (AWG 14), 100 m
Cable PUR, serie 769, Cable
Características generales
másmenos| Número de parte |
08 3186 000 000
Número de parte antiguo: 52 0743 000
|
| Longitud del cable | 100 m (Otras longitudes disponibles previa solicitud). |
| Versión | Cable |
| Peso (gr) | 16866.00 |
| Número de arancel aduanero | 85444995 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Cumplimiento de EMV | sin blindaje |
Material
másmenos| REACH SVHC |
None (No pollutants) |
| Número SCIP | SCIP-number not available |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Datos de cable

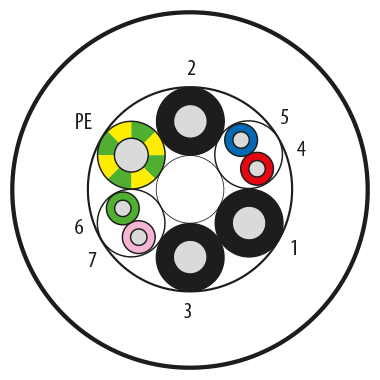

másmenos| Estructura del cable | |
| Tipo de cable | Standard |
| Diámetro del cable | 12,3 mm |
| Sección transversal | Señal: 2 x 2 x 1,0 mm² (AWG 18) + Power: 3 x 2,5 mm² + PE x 2,5 mm² (AWG 14) |
| carcasa de material | PUR |
| Aislamiento de un solo cable | PP |
| Estructura de un solo cable | 2 x 0,75 mm² / 7 x 0,14 mm² |
| Color del cable | negro (RAL 9005) |
| Propiedades electricas | |
| Resistencia de aislamiento del cable | 400 Ω/Km |
| Tensión de funcionamiento | 600 V |
| Voltaje de prueba de cable | 4 kV |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 4 x Ø |
| Radio de curvatura del cable móvil | ≥ 7,5 x Ø |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -20 °C / 85 °C (+105 °C) |
| Cable de rango de temperatura fijo de / a | -40 °C / 85 °C (+105 °C) |
| Otras características | |
| Libre de halógeno | sí |
